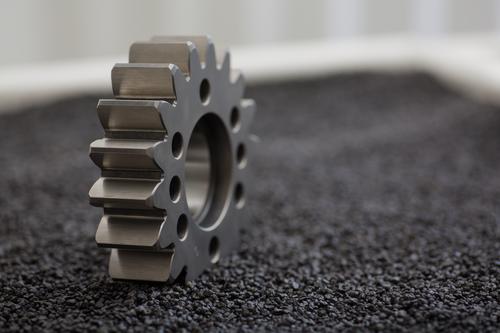

Zahnräder / Stirnräder
Unterschiedliche Materialien, Varianten, Qualitäten und Fertigungsverfahren machen Zahnräder und Stirnräder zur Sache von ausgewiesenen Spezialisten wie der Heinrich Höner GmbH & Co. KG.
Hochwertige Antriebselemente
Mithilfe unserer modernen CNC-Maschinen fertigen wir hochwertige Zahnräder / Stirnräder (gerade verzahnt und schrägverzahnt) in verschiedenen Fertigungsverfahren. Dabei produzieren wir Präzisionsteile nach Muster oder Zeichnung aus Stahl und Edelstahl, aber auch aus anderen zerspanbaren Werkstoffen, funktionsgeprüft und betriebsfertig montiert – als Einzelanfertigung und in Serien.
Unsere Fertigung ist TÜV-geprüft und nach ISO 9001:2015 zertifiziert. Darüber hinaus wird eine gleichbleibend hohe Qualität durch Eigenkontrollen gewährleistet.
Zahnräder – Gefräst, geschliffen oder gestoßen
Gefräst
MODUL
Zahnräder von Modul 0,3 bis 18,0
Abmessung Durchmesser
von 15 mm bis 1.250 mm Durchmesser
Bemerkung
Schrägungswinkel beliebig, kegelig, ballig
Verzahnungsqualität DIN 3962/67 bis 7
Geschliffen
MODUL
Zahnräder von Modul 0,7 bis 18,0
Abmessung Durchmesser
von 15 mm bis 700 mm Durchmesser
Bemerkung
Schrägungswinkel 0 – 45°
Zahnräder in Verzahnungsqualität DIN 3962/67 bis 5 (4)
Gestoßen
MODUL
Zahnräder von Modul 0,75 bis 8,0
Abmessung Durchmesser
von bis 500 mm Durchmesser
Bemerkung
nur gerade verzahnt
Verzahnungsqualität DIN 3962/67 bis 7
Unser Fertigungsprogramm umfasst Zahnräder und Stirnräder für unterschiedliche Einsatzbereiche.
Wir fertigen für Sie Räder nach Ihren Anforderungen – sei es durch Fräsen, Schleifen oder Stoßen, sowie gerade verzahnt oder schrägverzahnt.
So produzieren wir Zahnräder in unterschiedlichen Modulen und verschiedenen Durchmessern:
- gefräst mit beliebigem Schrägungswinkel
- geschliffen mit einem Schrägungswinkel von 0 – 45°
- gestoßen und nur gerade verzahnt
Alle geschliffenen Zahnräder entsprechen einer Verzahnungsqualität nach DIN 3962/67 4 bis 7.
Zahnräder Produktanfrage
Kontaktieren Sie uns
Wir stehen Ihnen bei Fragen zur Verfügung, telefonisch oder per E-Mail. Wir rufen Sie auch gerne zurück.
Zahnräder / Stirnräder - Leitfaden
Die unsichtbaren Helden der Mechanik: Eine Einführung in Zahnräder
Haben Sie sich jemals gefragt, was passiert, wenn Sie den Gang in Ihrem Auto wechseln oder wie eine riesige Windkraftanlage die langsame Brise in elektrischen Strom verwandelt? Die Antwort liegt in einem Bauteil, das so alt wie die Zivilisation selbst ist und doch so präzise wie ein modernster Computerchip gefertigt wird: das Zahnrad.
Ohne diese gezackten Scheiben stünde unsere Welt buchstäblich still. Ein Zahnrad ist im Grunde ein Rad, das über seinen Umfang verteilt Zähne besitzt, die in die Lücken eines anderen Rades greifen. Dieser Vorgang wird in der Fachsprache als Formschluss bezeichnet. Im Gegensatz zu Reibrädern oder Riemenantrieben gibt es hier kein Durchrutschen – die Kraftübertragung ist absolut sicher und synchron.
Was genau ist ein Zahnrad?
Ein Zahnrad ist ein Maschinenelement, das zur Übertragung von Drehmomenten und Drehzahlen zwischen zwei Wellen dient. Es ist die effizienteste Methode, um Energie ohne Schlupf von A nach B zu leiten. Stellen Sie sich zwei glatte Kreise vor, die aneinander reiben – sie würden bei hoher Last einfach durchrutschen. Die Zähne sorgen dafür, dass die Bewegung "festgeschrieben" wird. Es ist wie ein Händedruck zwischen zwei Maschinenkomponenten: fest, sicher und unnachgiebig.
In der modernen Technik finden wir sie überall: vom winzigen Rädchen in einer mechanischen Armbanduhr bis hin zu tonnenschweren Getrieben in Schiffsdieseln oder Zementmühlen.
Die historische Entwicklung der Verzahnungstechnik
Schon in der Antike, etwa bei Archimedes oder im berühmten Mechanismus von Antikythera, fanden primitive Holzzahnräder Verwendung. Damals waren die Zähne einfache Holzstifte, die in Speichen griffen.
Mit der industriellen Revolution änderte sich alles. Die Entdeckung der Evolventenverzahnung im 18. Jahrhundert war der entscheidende Quantensprung. Sie ermöglichte es, dass Zahnräder auch bei hohen Geschwindigkeiten ruhig und effizient laufen, ohne dass die Zähne aufeinanderprallen. Heute nutzen wir Hochleistungsstähle, computergesteuerte CNC-Maschinen und lasergestützte Messverfahren, um Toleranzen im Mikrometerbereich einzuhalten.
Die Geschichte der Zahnräder ist also im Grunde die Geschichte des menschlichen Fortschritts selbst.
Stirnräder – Der Klassiker unter den Maschinenelementen
Wenn man jemanden bittet, ein Zahnrad zu zeichnen, wird er fast immer ein Stirnrad skizzieren. Es ist die einfachste, reinste und am häufigsten verwendete Form der Verzahnung. Bei einem Stirnrad, das oft auch als Zylinderrad bezeichnet wird, sind die Zähne auf der äußeren Mantelfläche eines Zylinders angeordnet. Die Achsen der beiden miteinander arbeitenden Räder liegen dabei strikt parallel zueinander.
Dies macht die Konstruktion von Getrieben vergleichsweise einfach, da keine komplexen Winkel berechnet werden müssen, wie es etwa bei Kegelrädern der Fall wäre.
Aufbau und Funktionsweise von Stirnrädern
Die Funktionsweise ist bestechend simpel und doch genial: Ein treibendes Rad (das oft kleinere Ritzel) dreht sich und schiebt mit seinen Zähnen die Zähne des größeren, getriebenen Rades vor sich her. Da sich die Durchmesser der Räder unterscheiden können, lassen sich so die Geschwindigkeit und die Kraft transformieren.
Ein kleines Zahnrad, das ein großes antreibt, erhöht das verfügbare Drehmoment massiv, verringert aber gleichzeitig die Drehzahl. Das ist genau das Prinzip, das Sie nutzen, wenn Sie mit dem Fahrrad einen steilen Berg hochfahren: Sie treten schnell (hohe Drehzahl), aber das Hinterrad dreht sich langsam mit viel Kraft (hohes Drehmoment).
Geradeverzahnung vs. Schrägverzahnung: Wo liegen die Unterschiede?
Es gibt zwei Hauptarten, wie die Zähne auf einem Stirnrad angeordnet sein können, und die Wahl zwischen ihnen entscheidet über den Erfolg Ihrer Konstruktion:
- Geradeverzahnung:
Hier verlaufen die Zähne parallel zur Drehachse. Sie sind die "ehrlichsten" Zahnräder – einfach herzustellen, kostengünstig und sie erzeugen keine axialen Kräfte, die das Rad von der Welle schieben wollen. Der Nachteil? Sie sind laut. Bei jedem Zahnkontakt gibt es einen winzigen Impuls, der bei hohen Drehzahlen zu einem singenden oder heulenden Geräusch führt.
- Schrägverzahnung:
Hier verlaufen die Zähne in einem Winkel (Helix) um den Zylinder. Das hat den gewaltigen Vorteil, dass die Zähne sanfter ineinandergleiten. Da immer mehrere Zähne gleichzeitig im Eingriff sind, wird die Last besser verteilt. Das macht das Getriebe flüsterleise und belastbarer. Allerdings entstehen hierbei Axialkräfte, was bedeutet, dass die Wellen durch spezielle Lager (z. B. Schrägkugellager) gegen seitliches Verrutschen gesichert werden müssen.
Hier ist eine detaillierte Vergleichstabelle, die die wichtigsten Unterschiede, Vor- und Nachteile sowie die technischen Spezifikationen der verschiedenen Stirnrad-Typen gegenüberstellt. Diese Übersicht hilft Ihnen dabei, das richtige Bauteil für Ihre spezifische mechanische Anforderung auszuwählen.
Vergleichstabelle: Geradeverzahnte vs. Schrägverzahnte Stirnräder
| Merkmal | Geradeverzahnte Stirnräder | Schrägverzahnte Stirnräder |
|---|---|---|
| Zahnverlauf | Parallel zur Radachse | In einem Winkel (Helix) zur Achse |
| Eingriffsverhalten | Punktueller, schlagartiger Kontakt über die gesamte Breite | Kontinuierliches, sanftes Abrollen der Flanken |
| Geräuschentwicklung | Hoch (neigt zum "Singen" oder Pfeifen) | Sehr niedrig (laufruhig und leise) |
| Kraftübertragung | Moderat; Last liegt oft auf nur einem Zahnpaar | Hoch; mehrere Zähne gleichzeitig im Eingriff |
| Axialkräfte | Keine (nur radiale Belastung der Lager) | Vorhanden (erfordert Axiallager oder paarweise Anordnung) |
| Wirkungsgrad | Sehr hoch (≈ 98-99%) | Etwas geringer durch axiale Reibung |
| Herstellungskosten | Günstiger (einfacheres Fräsverfahren) | Höher (komplexere Werkzeuge und CNC-Steuerung) |
| Typische Anwendung | Uhren, einfache Maschinen, Rückwärtsgänge | PKW-Getriebe, Turbinen, Hochgeschwindigkeitsantriebe |
Zusammenfassung für die Praxis
Wenn Sie eine Anwendung konstruieren, bei der es auf Kosteneffizienz und geringe Drehzahlen ankommt (z. B. ein Verstellmechanismus), ist das geradeverzahnte Stirnrad aus Stahl oder Kunststoff die erste Wahl.
Sollten Sie jedoch ein Getriebe entwickeln, das hohe Drehzahlen bewältigen muss oder bei dem der Anwender eine angenehme Akustik erwartet (wie bei einem E-Bike-Motor oder einem Fahrzeuggetriebe), führt kein Weg an der Schrägverzahnung vorbei. Achten Sie hierbei jedoch unbedingt darauf, dass Ihre Lagerung die entstehenden Axialkräfte (den Seitenschub) sicher abfangen kann.
Geometrie und Terminologie: Die Sprache der Zahnräder
Um in der Welt der Maschinenbauer mitzureden, muss man die Vokabeln beherrschen. Ein Zahnrad ist nicht einfach nur "rund mit Zacken". Jedes Detail ist mathematisch genau definiert, um Reibung zu minimieren und die Lebensdauer zu maximieren.
Der Modul – Das Maß aller Dinge
Der Modul ist die wichtigste Kenngröße in der Verzahnungstechnik. Er ist definiert als das Verhältnis von Teilkreisdurchmesser zur Zähnezahl (𝑚 = 𝑑 / 𝓏). Warum ist dieser Wert so heilig? Ganz einfach: Zwei Zahnräder können nur dann harmonisch miteinander arbeiten, wenn sie den absolut identischen Modul haben. Es ist wie bei einem Schloss und einem Schlüssel – wenn das Profil nicht exakt übereinstimmt, bewegt sich nichts. Der Modul bestimmt die physische Größe der Zähne. Ein Modul von 1 beschreibt feine, kleine Zähne für Uhren oder Kleingeräte, während ein Modul von 20 massiven Zähnen entspricht, die in der Lage sind, ganze Schiffe anzutreiben.
Die Modul-Reihe nach DIN 780
Der Modul ist die entscheidende Größe für die Austauschbarkeit von Zahnrädern. In der Industrie verwendet man Standardwerte, um die Werkzeugkosten niedrig zu halten.
| Reihe 1 (Vorzugsreihe) | Reihe 2 (Zusatzreihe) | Anwendung / Bereich |
|---|---|---|
| 0,5 | 0,55 | Feinwerktechnik, Modellbau |
| 1 | 1,125 | Kleingetriebe, Haushaltsgeräte |
| 2 | 2,25 | Allgemeiner Maschinenbau |
| 4 | 4,5 | Schwerer Maschinenbau, Fahrzeugbau |
| 10 | 11 | Bergbau, Windkraftanlagen |
Teilkreis, Kopfkreis und Fußkreis einfach erklärt
Stellen Sie sich ein Zahnrad als drei konzentrische Kreise vor:
- Teilkreis: Das ist der theoretische Kreis, auf dem die Zahnräder quasi "abrollen". Alle Berechnungen basieren auf diesem Kreis.
- Kopfkreis: Er begrenzt die Zähne nach außen. Er ist das, was Sie sehen, wenn Sie den Gesamtdurchmesser messen.
- Fußkreis: Er bildet den "Boden" zwischen den Zähnen.
Die Differenz zwischen Kopf- und Fußkreis bestimmt die Zahnhöhe.
Warum die Evolventenverzahnung der Goldstandard ist
Haben Sie sich schon einmal gefragt, warum die Flanken von Zahnrädern so charakteristisch gebogen sind? Das ist die sogenannte Evolvente. Diese mathematische Kurve sorgt dafür, dass die Kontaktpunkte der Zähne während der gesamten Drehung immer auf einer exakt geraden Linie (der Eingriffslinie) liegen.
Das Resultat ist eine vollkommen gleichmäßige Kraftübertragung ohne Ruckeln oder Geschwindigkeitsschwankungen. Würde man einfache Dreiecke oder Rechtecke als Zähne nutzen, würde das Getriebe innerhalb kürzester Zeit durch die enormen Stoßbelastungen zerstört werden.
Materialien und Fertigungsverfahren: Von Stahl bis Polymer
Die Wahl des richtigen Materials für ein Stirnrad ist eine Wissenschaft für sich. Es geht immer um die Balance zwischen Festigkeit, Gewicht, Geräuschentwicklung und natürlich den Kosten.
Welches Material für welchen Zweck?
- Stahl (z.B. 16MnCr5 oder C45): Der absolute Goldstandard für hohe Lasten. Stahlzahnräder können einsatzgehärtet werden, was ihnen eine extrem harte Oberfläche bei gleichzeitig zähem Kern verleiht. Ideal für Automobilgetriebe und schwere Industriemaschinen.
- Kunststoff (z.B. POM oder Polyamid): Diese Materialien sind auf dem Vormarsch. Sie sind leicht, korrosionsbeständig und bieten hervorragende Dämpfungseigenschaften. Ein großer Vorteil: Viele Kunststoffzahnräder können im Trockenlauf betrieben werden, benötigen also kein Fett.
- Messing und Bronze: Diese Metalle werden oft in der Feinmechanik oder als Partner für Stahlschnecken verwendet. Sie haben hervorragende Notlaufeigenschaften, falls die Schmierung einmal versagen sollte.
- Edelstahl: Ideal für die Lebensmittelindustrie oder chemische Anlagen, da rostfrei.
Nachteil von Edelstahl: Teurer und neigt ohne spezielle Beschichtung zum "Fressen" (Kaltverschweißen).
Die Material-Matrix: Welcher Werkstoff für welche Last?
Die Wahl des Materials ist oft ein Tauziehen zwischen Performance und Budget. In dieser Tabelle finden Sie die gängigsten Werkstoffpaarungen für Stirnräder.
| Material | Festigkeit | Verschleißschutz | Geräuschdämpfung | Typischer Einsatz |
|---|---|---|---|---|
| C45 (Vergütungsstahl) | Mittel | Gut (wenn gehärtet) | Gering | Einfacher Maschinenbau, Kettenräder |
| 16MnCr5 (Einsatzstahl) | Sehr hoch | Exzellent (gehärtet) | Gering | Getriebebau, Automotive, hohe Lasten |
| POM (Kunststoff) | Gering | Gut (Selbstschmierend) | Sehr hoch | Büromaschinen, Medizintechnik |
| Bronze (CuSn12) | Mittel | Sehr gut (Gleiteigensch.) | Mittel | Schneckenrad-Partner, Stellgetriebe |
| Edelstahl (V2A/V4A) | Mittel | Mittel | Gering | Lebensmittelindustrie, Chemie |
Vom Rohling zum Präzisionsbauteil
Die Herstellung eines hochwertigen Zahnrads ist ein mehrstufiger Prozess, der höchste Sorgfalt erfordert:
- Vordrehen: Ein runder Metall-Rohling wird auf einer Drehmaschine auf die exakten Grundmaße gebracht.
- Wälzfräsen: Dies ist das Herzstück der Produktion. Ein spezieller Fräser schneidet die Zahnlücken aus dem Material, während sich das Werkstück synchron dreht.
- Wärmebehandlung: Das Zahnrad wird im Ofen erhitzt und abgeschreckt (Härten), um die Oberfläche widerstandsfähig gegen Abnutzung zu machen.
- Schleifen: Nach dem Härten wird die Zahnflanke fein geschliffen. Dies korrigiert kleinste Verformungen aus dem Härteprozess und sorgt für eine spiegelglatte Oberfläche, die entscheidend für einen leisen Lauf ist.
Anleitung: So berechnen Sie ein einfaches Stirnradgetriebe in 5 Schritten
Wenn Sie selbst ein Getriebe konstruieren möchten, ist ein systematisches Vorgehen unerlässlich. Hier ist ein praxisnaher Leitfaden:
- Übersetzungsverhältnis festlegen (𝑖): Überlegen Sie zuerst, was das Ziel ist. Wollen Sie die Drehzahl halbieren? Dann ist 𝑖 = 2. Die Formel lautet: 𝑖 = 𝓏getrieben / 𝓏treibend.
- Modul auswählen: Schätzen Sie die Belastung ab. Für Hobbyprojekte ist ein Modul von 1,0 oder 1,5 oft ausreichend. In der Industrie wird dies exakt nach der Hertzschen Pressung berechnet.
- Zähnezahlen bestimmen: Wählen Sie die Zähnezahl für das kleine Ritzel (𝓏1) und das große Rad (𝓏2). Profi-Tipp: Nutzen Sie für 𝓏1 mindestens 17 Zähne, um schädlichen Unterschnitt zu vermeiden, der den Zahnfuß schwächt.
- Achsabstand berechnen (𝑎): Dies ist das Maß zwischen den Zentren der beiden Wellen. Die Formel ist simpel: 𝑎 = 𝑚 · (𝓏₁ + 𝓏₂) / 2. Dieses Maß muss bei der Konstruktion des Gehäuses penibel eingehalten werden.
- Schmierung planen: Entscheiden Sie bereits jetzt, ob das Getriebe in einem Ölbad laufen soll oder ob eine regelmäßige Fettung ausreicht.
CAD-Checkliste: 7 Punkte für eine perfekte Stirnrad-Konstruktion
Wenn Sie ein Stirnrad in einem Programm wie SolidWorks, Autodesk Inventor oder CATIA entwerfen, reicht es nicht, einfach nur zwei Kreise zu zeichnen. Nutzen Sie diese Checkliste, um sicherzustellen, dass Ihr Design auch in der Realität funktioniert:
- Profilverschiebung prüfen: Müssen Sie den Achsabstand geringfügig anpassen? Eine Profilverschiebung (𝑥) kann die Zahnfußfestigkeit erhöhen und Unterschnitt vermeiden.
- Kopfkantenbrechung einplanen: Versehen Sie die Kopfkanten der Zähne mit einer kleinen Fase oder Rundung (0,1 bis 0,3 · 𝑚). Das verhindert das "Sperren" beim ersten Eingriff.
- Breitenkorrektur (Bombierung): Bei hohen Lasten biegen sich Wellen minimal durch. Eine leichte Wölbung der Zahnflanke (Bombierung) sorgt dafür, dass die Last trotzdem mittig getragen wird.
- Toleranzen und Passungen: Definieren Sie die Bohrung für die Welle präzise (z. B. H7-Passung). Denken Sie auch an die Nut für die Passfeder zur Kraftübertragung.
- Aussparungen zur Gewichtsminderung: Bei großen Stirnrädern sollten Sie Entlastungsbohrungen oder Speichen einplanen, um die Massenträgheit zu senken – das spart Energie beim Anfahren.
- Schmiertaschen: Bei Fettschmierung können kleine Vertiefungen an den Zahnflanken (in unkritischen Bereichen) als Schmierstoffreservoir dienen.
- Prüfung auf Unterschnitt: Lassen Sie sich in Ihrem CAD-Tool die Zahnwurzel anzeigen. Ist der Zahn am Fuß schmaler als weiter oben? Wenn ja, müssen Sie die Zähnezahl erhöhen oder eine Profilverschiebung vornehmen.
Drehmoment vs. Drehzahl: Ein dynamisches Duo
Es gibt in der Mechanik kein "Gratis-Essen". Wenn Sie die Drehzahl erhöhen, sinkt zwangsläufig das Drehmoment (bei gleichbleibender Leistung). Stirnräder erlauben es uns, diesen Tausch präzise zu steuern. In einem Windrad wird eine langsame, kraftvolle Drehung der Flügel in eine schnelle Drehung für den Generator umgewandelt. Im Akkuschrauber ist es genau umgekehrt.
Wartung und Fehleranalyse: Langlebigkeit durch Pflege
Selbst das beste Getriebe aus dem härtesten Stahl wird versagen, wenn es nicht richtig gewartet wird.
Mechanik ist ein ständiger Kampf gegen die Reibung und die daraus resultierende Wärme.
Warum Schmierung keine Nebensache ist
Schmiermittel haben zwei Aufgaben: Sie reduzieren die Reibung und transportieren Wärme ab. Ein fehlender Schmierfilm führt dazu, dass Metall direkt auf Metall reibt. Die Folge ist das sogenannte Fressen, bei dem die Oberflächen mikroskopisch miteinander verschweißen und wieder auseinandergerissen werden.
Verwenden Sie für offene Getriebe immer Haftfette, die nicht durch die Fliehkraft weggeschleudert werden.
Schmierstoff-Wahl nach Umfangsgeschwindigkeit
Nicht jedes Fett ist für jedes Zahnrad geeignet. Die Geschwindigkeit am Teilkreis entscheidet über die Art der Schmierung.
| Umfangsgeschwindigkeit (v) | Schmierungsart | Empfehlung |
|---|---|---|
| Niedrig (< 2 m/s) | Fettschmierung | Haftschmierstoffe (offene Antriebe) |
| Mittel (2 - 15 m/s) | Ölbadschmierung | Tauchschmierung im geschlossenen Gehäuse |
| Hoch (> 15 m/s) | Einspritzschmierung | Gezielte Ölkühlung durch Düsen (verhindert Hitze) |
Pitting und Zahnbruch: Warnsignale rechtzeitig erkennen
Wenn ein Getriebe anfängt, ungewöhnliche Geräusche zu machen, ist es oft schon fast zu spät.
Achten Sie auf folgende Symptome:
- Pitting:
Kleine, nadelstichartige Löcher auf der Zahnflanke.
Dies ist ein Zeichen von Ermüdung durch zu hohen Druck.
- Abrieb:
Finden Sie metallische Flitter im Öl?
Dann ist die Schmierung unzureichend oder die Ausrichtung der Wellen stimmt nicht.
- Zahnbruch: Ein plötzlicher Bruch deutet meist auf eine Schockbelastung (z.B. Blockade der Maschine) hin.
Schadensbilder und deren Ursachen
In der Instandhaltung ist es wichtig zu verstehen, warum ein Stirnrad versagt hat.
Diese Tabelle dient als Diagnose-Tool.
| Schadensbild | Optisches Merkmal | Hauptursache | Lösung |
|---|---|---|---|
| Pitting (Grübchenbildung) | Kleine Ausbrechungen an der Flanke | Materialermüdung durch Überlast | Modul vergrößern oder härteres Material wählen |
| Fressen | Verschweißungsspuren, Riefen | Schmierfilmabriss, zu hohe Temperatur | Besseres EP-Öl (Extreme Pressure) verwenden |
| Zahnbruch | Kompletter Verlust eines Zahns | Schlagartige Überlast oder Fremdkörper | Sicherheitskupplung einbauen |
| Gleitverschleiß | Gleichmäßiger Materialabtrag | Staub/Schmutz im Getriebe oder Mangelschmierung | Abdichtung verbessern (Wellendichtringe) |
Ein kleiner Tipp für die Praxis: Wenn Sie zwei Stirnräder paaren, achten Sie darauf, dass die Summe der Zähnezahlen kein glattes Vielfaches voneinander ist (z. B. 13 zu 39 Zähnen). Eine "unrunde" Paarung sorgt dafür, dass nicht immer dieselben Zähne aufeinandertreffen, was das Verschleißbild harmonisiert.
Fazit: Die Zukunft der Verzahnung
Obwohl wir in einem Zeitalter der Software und Elektronik leben, bleiben Zahnräder und insbesondere Stirnräder das Rückgrat unserer Technik. Von der E-Mobilität, die extrem hochdrehende und leise Getriebe erfordert, bis hin zur Robotik – die Anforderungen an Präzision und Materialeffizienz steigen stetig. Die Entwicklung geht hin zu neuen Legierungen und optimierten Zahnformen, die noch mehr Kraft auf noch kleinerem Raum übertragen können. Das Zahnrad ist also kein Relikt der Vergangenheit, sondern ein High-Tech-Bauteil der Zukunft.
Profi-Tipp für die Montage: Das "Tragbild" lesen
Nachdem die Stirnräder gefertigt und eingebaut wurden, gibt es einen letzten entscheidenden Test: das Tragbild. Bestreichen Sie die Zähne mit einer speziellen Tuschierfarbe und lassen Sie das Getriebe einige Male drehen.
- Mittiges Tragbild: Perfekt! Die Last wird gleichmäßig verteilt.
- Einseitiges Tragbild: Die Wellen stehen nicht parallel. Dies führt zu extremem Verschleiß an einer Kante.
- Tragbild nur am Kopf: Der Achsabstand ist zu groß. Die Zähne greifen nicht tief genug ineinander (Bruchgefahr).
- Tragbild nur am Fuß: Der Achsabstand ist zu klein. Das Getriebe wird heißlaufen und klemmen.
Häufig gestellte Fragen (FAQs) – Detailwissen
Im allgemeinen Sprachgebrauch werden die Begriffe oft synonym verwendet, doch technisch gesehen ist "Zahnrad" der übergeordnete Gattungsbegriff für alle gezahnten Übertragungselemente. Ein Stirnrad ist eine spezifische Unterart, bei der die Zähne auf der Mantelfläche eines Zylinders sitzen. Während Zahnräder auch kegelförmig (Kegelräder für winkelige Achsen) oder schraubenförmig sein können, sind Stirnräder ausschließlich für parallele Wellen konzipiert. Man erkennt sie an ihrer flachen "Stirnseite", die dem Bauteil seinen Namen gibt. Sie sind das Arbeitstier der Mechanik: effizient, einfach zu berechnen und kostengünstig in der Herstellung.
Konstrukteure wählen oft Zähnezahlen, die teilerfremd sind (z. B. 13 und 47). Dadurch trifft ein bestimmter Zahn von Rad A erst nach sehr vielen Umdrehungen wieder auf denselben Zahn von Rad B. Das verteilt den Verschleiß absolut gleichmäßig über alle Zähne und verhindert, dass kleine Fehler sich aufschaukeln.
Der Hauptgrund ist die Laufruhe. Bei einer Geradeverzahnung tritt der Zahn des einen Rades schlagartig auf die gesamte Breite des Zahns des anderen Rades. Dies erzeugt bei hohen Drehzahlen Vibrationen und ein charakteristisches Pfeifen (ähnlich wie beim Rückwärtsgang, der oft geradeverzahnt ist). Bei der Schrägverzahnung hingegen erfolgt der Kontakt punktförmig und wandert über die Zahnflanke. Da immer mehrere Zähne gleichzeitig im Eingriff sind (hohe Überdeckung), wird die Last sanfter übertragen. Das Ergebnis ist ein flüsterleises Getriebe, das zudem höhere Drehmomente bewältigen kann, da sich die Kraft auf eine größere Fläche verteilt.
Die Materialwahl ist ein Kompromiss aus Festigkeit, Gewicht und Kosten.
- Einsatzstähle werden nach dem Fräsen oberflächengehärtet. Das macht die Zahnflanken extrem verschleißfest, während der Kern des Zahnrads zäh bleibt, um Stöße abzufangen. Solche Räder benötigen zwingend eine kontinuierliche Ölschmierung.
- Hochleistungskunststoffe wie POM bieten den Vorteil der Selbstschmierung. In Druckern oder Küchengeräten reduzieren sie nicht nur das Gewicht, sondern auch die Wartungsintensität. Allerdings stoßen sie bei Wärmeentwicklung schnell an ihre Grenzen.
- Nichteisenmetalle wie Bronze werden oft dort eingesetzt, wo Korrosionsschutz oder spezifische Reibeigenschaften (z.B. in Kombination mit Stahlschnecken) gefragt sind.
Stellen Sie sich den Modul als die "Genetik" eines Zahnrads vor. Er definiert die Größe des Zahns im Verhältnis zum Durchmesser. Wenn zwei Zahnräder unterschiedliche Module haben, ist die Geometrie der Flanken inkompatibel. Die Zähne würden entweder gar nicht erst in die Lücken passen oder – falls sie mit Gewalt gepaart würden – sofort verkanten und brechen. In der Normung (DIN 780) sind Standardmodule festgelegt (z. B. Modul 1, 1.5, 2), damit Ingenieure weltweit Bauteile austauschen können, ohne jedes Mal eine Spezialanfertigung beauftragen zu müssen. Ein größerer Modul bedeutet immer einen massiveren Zahn und damit eine höhere Belastbarkeit.
Das Zahnflankenspiel ist der winzige Freiraum zwischen der Rückseite eines Zahns und der Vorderseite des nachfolgenden Zahns im eingegriffenen Zustand. Es mag paradox klingen, aber ein perfektes Getriebe darf niemals "spielfrei" gepresst sein. Ohne dieses Spiel gäbe es keinen Platz für den Schmierfilm, und die thermische Ausdehnung der Materialien würde dazu führen, dass das Getriebe bei Betriebstemperatur klemmt. Zu viel Spiel hingegen führt zu Umkehrlosen (Backlash), was besonders in der Robotik und bei CNC-Maschinen problematisch ist, da die Positionierung ungenau wird. Hier nutzt man oft spezielle geschliffene Stirnräder mit minimalsten Toleranzen.
