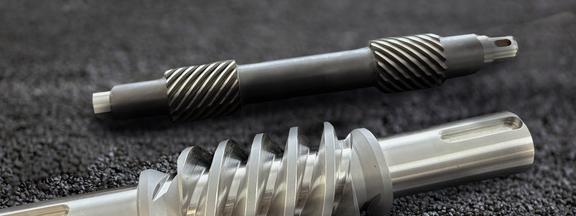

In Lohnfertigung erstellte Schneckenwellen

Lohnfertigung

Wir stellen Antriebselemente nach Ihren Vorgaben her.

Komplettfertigung / Auftragsfertigung

Wir stellen Antriebselemente in Lohnfertigung nach Ihren Vorgaben her. Für die Herstellung Ihrer Verzahnungsteile genügt uns eine Zeichnung, eine 3D-Step-Datei oder auch ein Muster. Ihre Antriebselemente stellen wir als Einzelfertigung oder auch in Serienfertigung her. Wir fertigen nach Ihren Wünschen u.a. Zahnräder, Stirnräder, Ritzelwellen, Kegelräder, Zahnstangen, Kettenräder, Schneckenräder und Schneckenwellen. Wir verstehen uns als Ihre verlängerte Werkbank sowie als Unterstützer in der Produktion, bei Projekten, Outsourcing und der Fertigung von Prototypen.

Alle Arbeitsschritte, wie Materialeinkauf, Sägen, Drehen, Bohren, Verzahnung stoßen und fräsen, sowie das Schleifen und Messen, führen wir nach strengen, zertifizierten Standards selbst durch.

Lohnfertigung

Auf Anfrage bieten wir in der Lohnfertigung auch einzelne Arbeitsschritte an. Dies sind z.B. das Drehen, das Erstellen von Bohrbildern, Verzahnungen fräsen und stoßen, Nuten stoßen, Profile räumen sowie das Schleifen von Bohrungen, Gewinden und Verzahnungen. In diesem Fall bringen Sie als Auftraggeber Ihr bereits vorgefertigtes Bauteil mit. Wenn gewünscht, können wir auch eine Komplettfertigung Ihrer Bauteile mit dem von Ihnen bereitgestellten Material durchführen.

Die Herstellung unserer Antriebselemente erfolgt mit höchstem Anspruch an Qualität, Präzision und Termintreue.
Bei der Fertigung nutzen wir in unserem Maschinenpark moderne CNC-Maschinen sowie konventionelle Maschinen und beschäftigen sehr gut ausgebildete Fachkräfte.

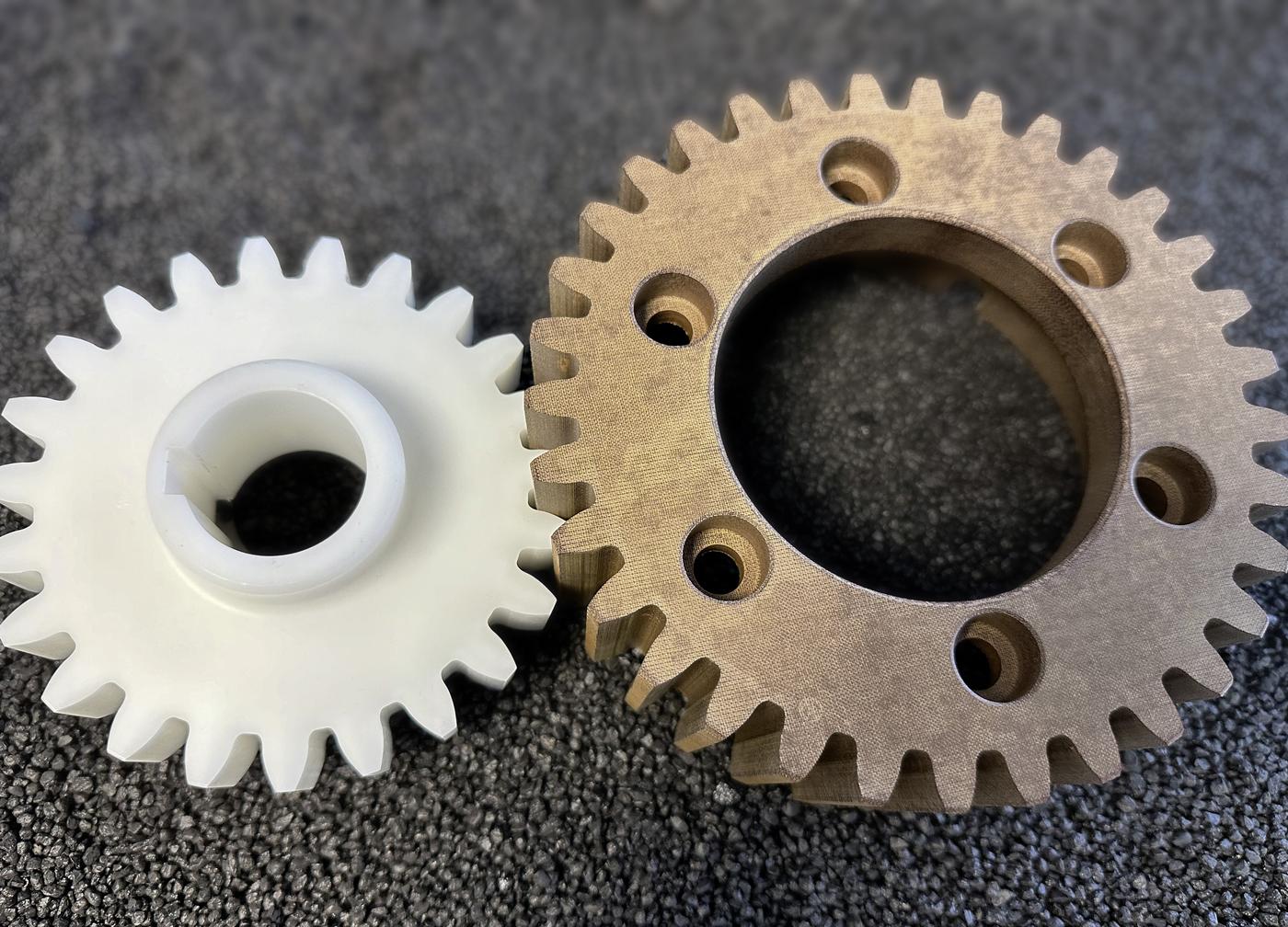

Auftragsfertigung und Lohnfertigung von Zahnrädern / Stirnrädern

Wir als Hersteller Ihrer Verzahnungsteile bieten gefräste Zahnräder von Modul 0,3 bis 18,0 an. Außerdem können Zahnräder mit einem Durchmesser von 15 mm bis 1.250 mm verzahnt werden. Bei einer Evolventenverzahnung können wir für Sie als Lohnfertiger jede gewünschte Profilverschiebung anbieten. Zahnräder mit einem beliebigen Schrägungswinkel können bis zur einer Qualität 7 gem. DIN 3962/67 gefertigt werden. Höner als Ihr Komplettfertiger bietet Ihnen auch kegelige, konische oder ballige Verzahnungen nach Zeichnung an. Ein Zahnrad nach Muster herzustellen ist natürlich ebenfalls möglich.

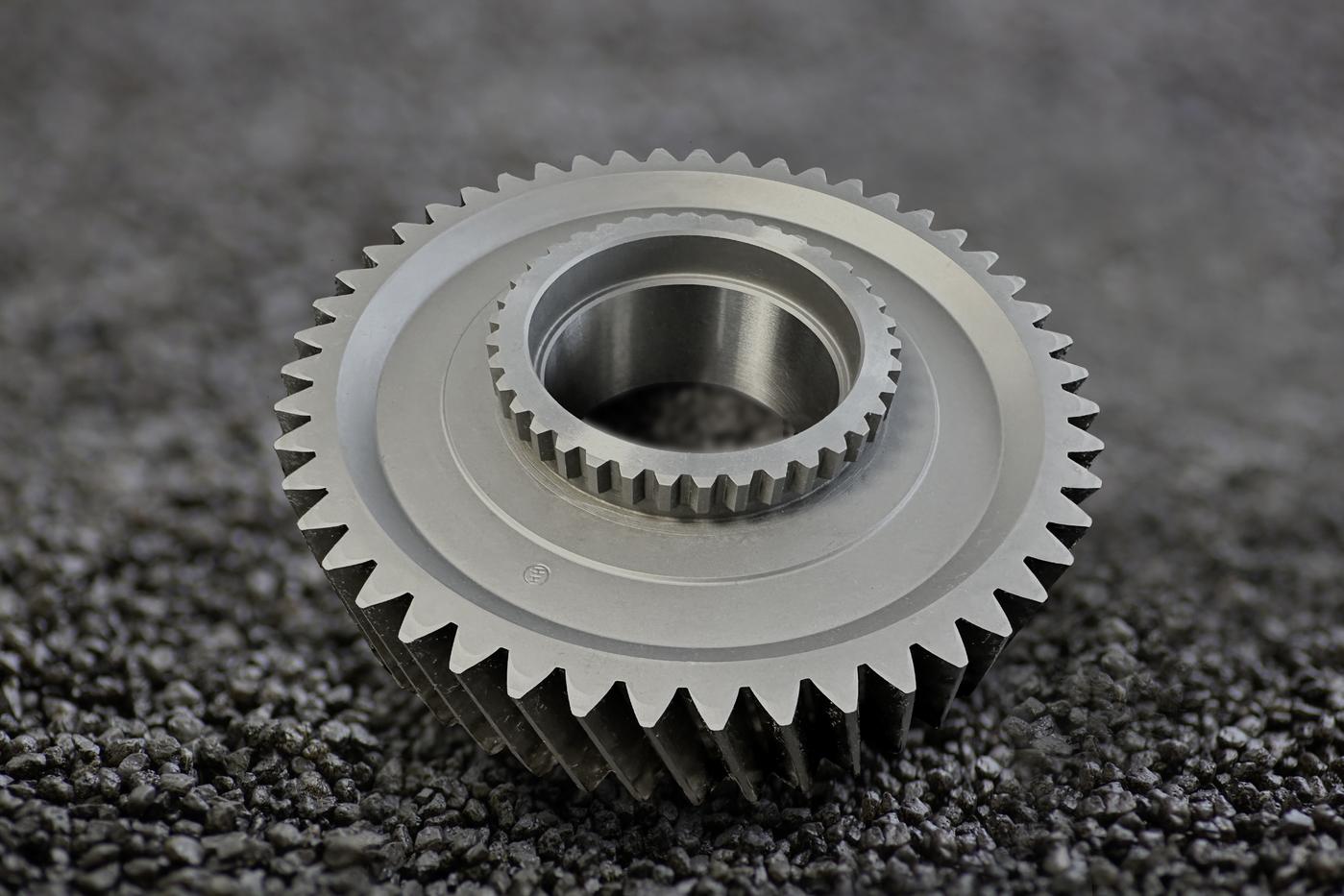

Geschliffene Zahnräder produzieren wir mit einem Modul von 0,7 bis 18,0. Der Schrägungswinkel kann dabei zwischen 0 und 45° variieren. In diesem Bereich können wir Durchmesser von 15 mm bis 700 mm herstellen. Bei der Evolventenverzahnung sind u.a. Modifikationen von Höhen- und Breitenballigkeiten sowie sehr geringe Rauhheitswerte umsetzbar. Hierdurch werden Qualitäten bis zur Klasse 4 gem. DIN 3926/67 erreicht. Unser Unternehmen bietet Ihnen die Fertigung von geschliffenen Zahnrädern im Rahmen einer Lohnfertigung und Komplettfertigung.

Eines unserer weiteren Fertigungsverfahren um Verzahnungen herzustellen, ist das Wälzstoßen. Manchmal ist bei einer Zahnradfertigung der Einsatz eines Wälzfräsers nicht möglich. Einige Beispiele sind Innenverzahnungen oder auch besondere Steckverzahnungen mit bestimmten Eingriffswinkeln von 30 ° nach DIN 5480 / 5481 sowie die ISO 14. Auch diese besonderen Produkte kann Höner für Sie im Outsourcing oder als verlängerte Werkbank herstellen.

Mehr zu Zahnräder / Stirnräder

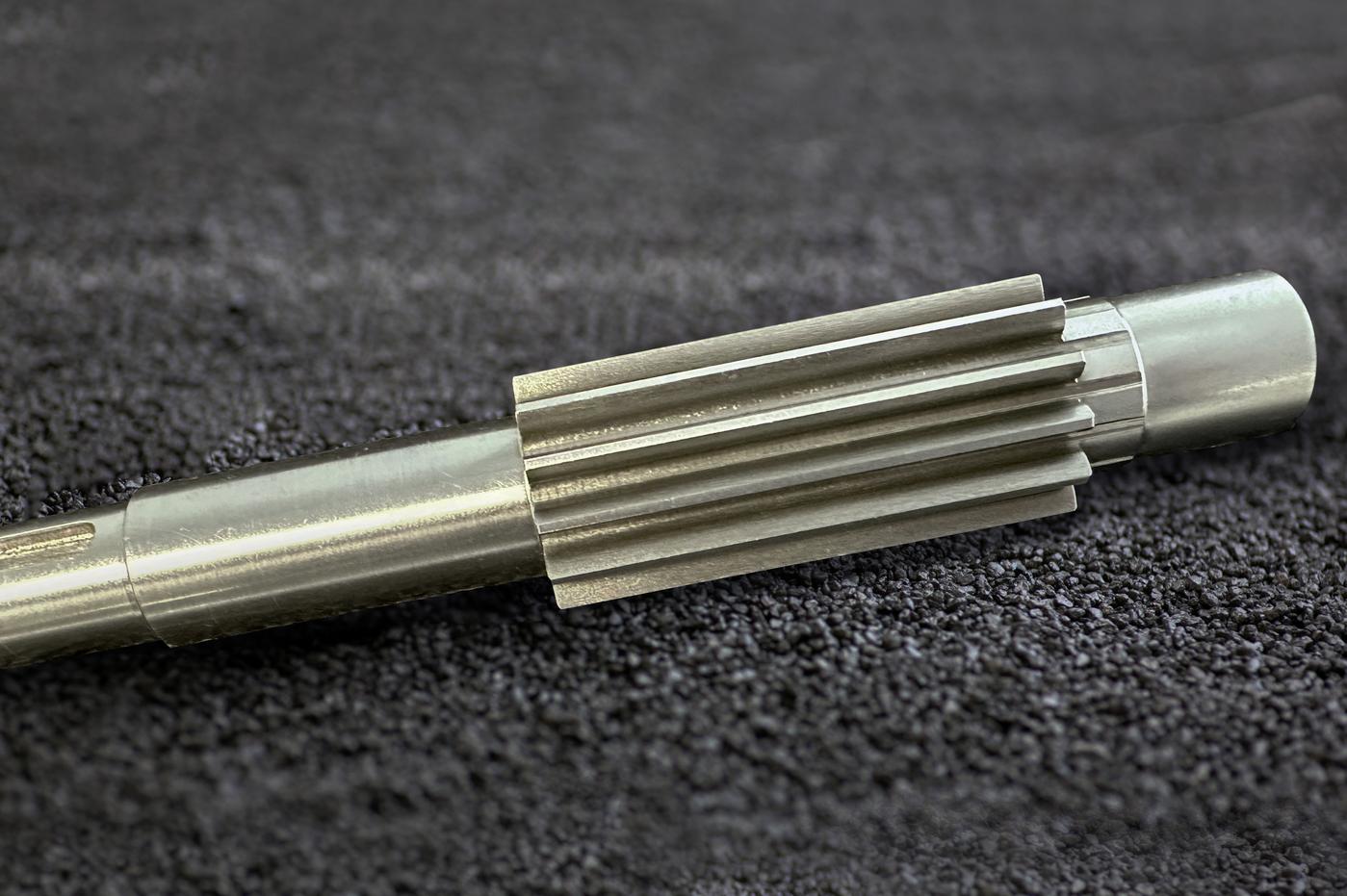

Auftragsfertigung und Lohnfertigung von gefrästen Ritzelwellen

Als Lohnfertiger für Antriebstechnik bieten wir die Fertigung von gefrästen Ritzelwellen im Modul von 0,3 – 18,0 an. Diese Antriebselemente können im Durchmesser von 15 mm bis 1.250 mm sowie in einer Länge bis 3.000 mm von uns hergestellt werden. Hierbei können die Profile bei der Evolventenverzahnung sowohl ins Positive als auch in Negative korrigiert werden. Beliebige Schrägungswinkel können nach Kundenwunsch gefertigt werden. Die Zahnform der Ritzel kann sowohl kegelig als auch ballig gefräst werden. Die Qualität der Verzahnung kann gem. DIN 3962/67 bis 7 betragen.

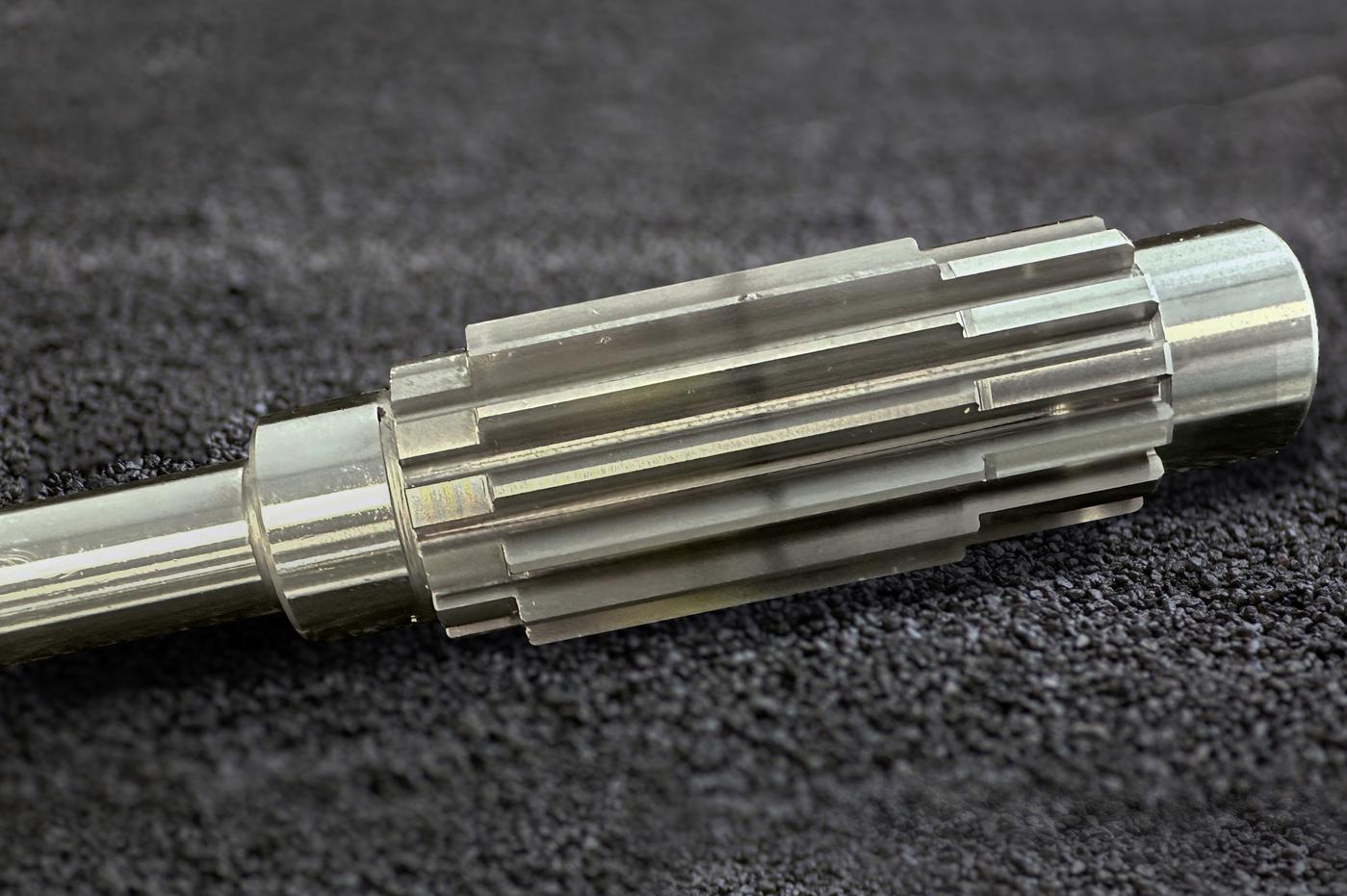

Auftragsfertigung und Lohnfertigung von geschliffenen Ritzelwellen

Als Komplettfertiger für Antriebselemente bieten wir ebenfalls geschliffene Ritzelwellen an. Die Ritzel können wie beim Stirnrad ein Modul von 0,7 bis 18,0 haben. Gemäß Ihrer Zeichnung können Durchmesser von 15 mm bis 700 mm sowie Längen von bis zu 750 mm geschliffen gefertigt werden. Selbstverständlich stellen wir Ihnen auf Wunsch die notwendigen Protokolle aus. Durch das Schleifen des Ritzels können wir unseren Kunden eine Verzahnungsqualität 5 (4) gem. DIN 3962/67 gewährleisten.

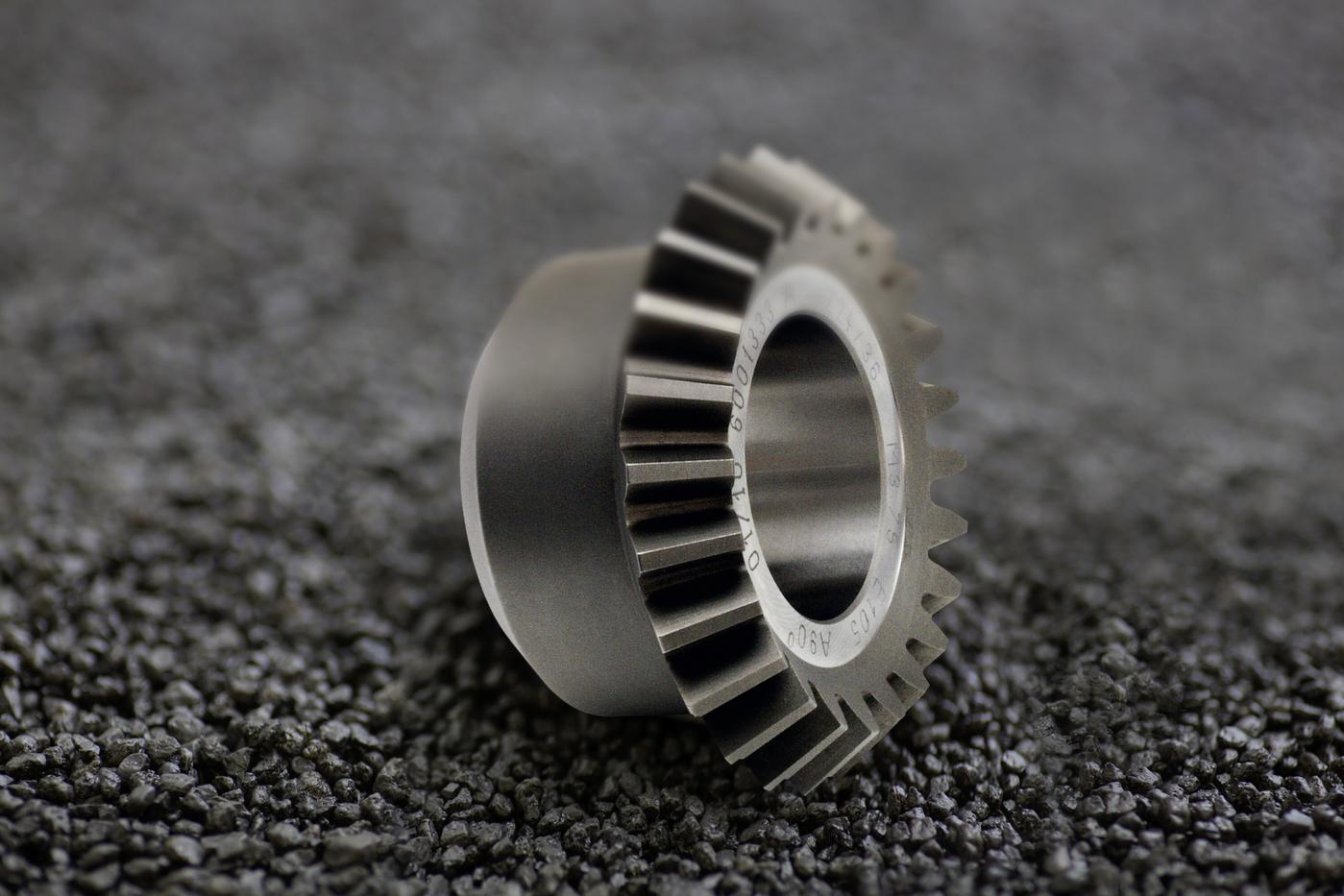

Auftragsfertigung und Lohnfertigung von Kegelrädern

Höner als Lohnfertiger für Kegelräder kann Ihnen diese Bauteile von Modul 1 – 10 herstellen. Der maximale Außendurchmesser beträgt 600 mm. Durch unsere 5-Achs-Fräsmaschine sind wir sogar in der Lage, einen Sonderbau bis zu einem Modul 14,0 zu fräsen. Die Achswinkel können von 10° bis 180° variieren. Die maximale Teilkegellänge beträgt 300 mm. Als Komplettfertiger kann Höner Ihnen Kegelräder mit einem Übersetzungsverhältnis von 1:1 bis 1:10 anbieten.

Mehr zu Kegelräder

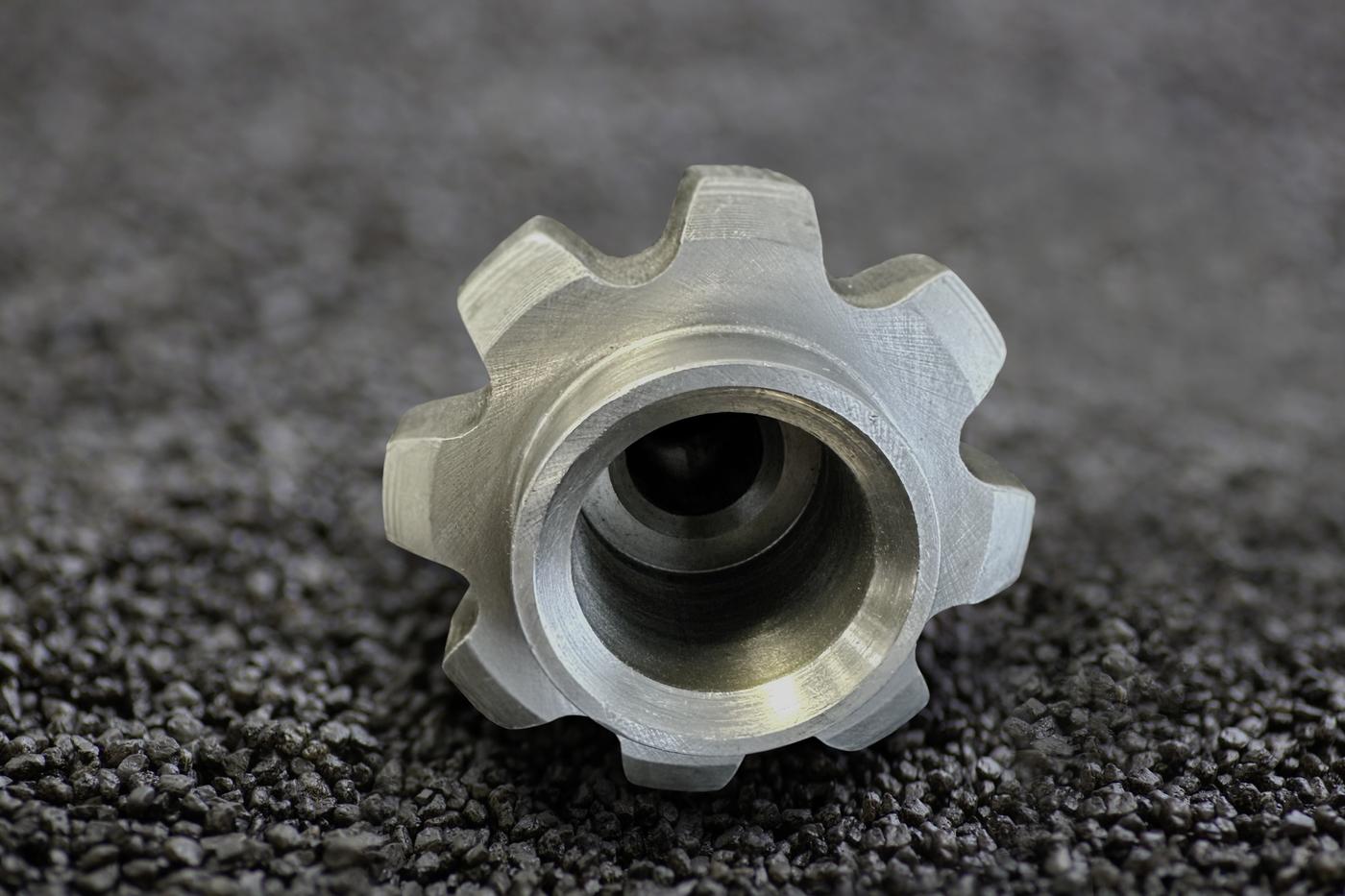

Auftragsfertigung und Lohnfertigung von Kettenrädern

Höner als Ihr Unterauftragnehmer für die Fertigung von Kettenrädern kann Ihnen die Kettenrad-Verzahnung im Modul 6,0 bis 50,8 anbieten. Hierbei können Durchmesser von 15 mm bis 1.250 mm lohngefertigt werden. Ihre Kettenräder können wir stoßen oder auch wälzfräsen.

Mehr zu Kettenräder

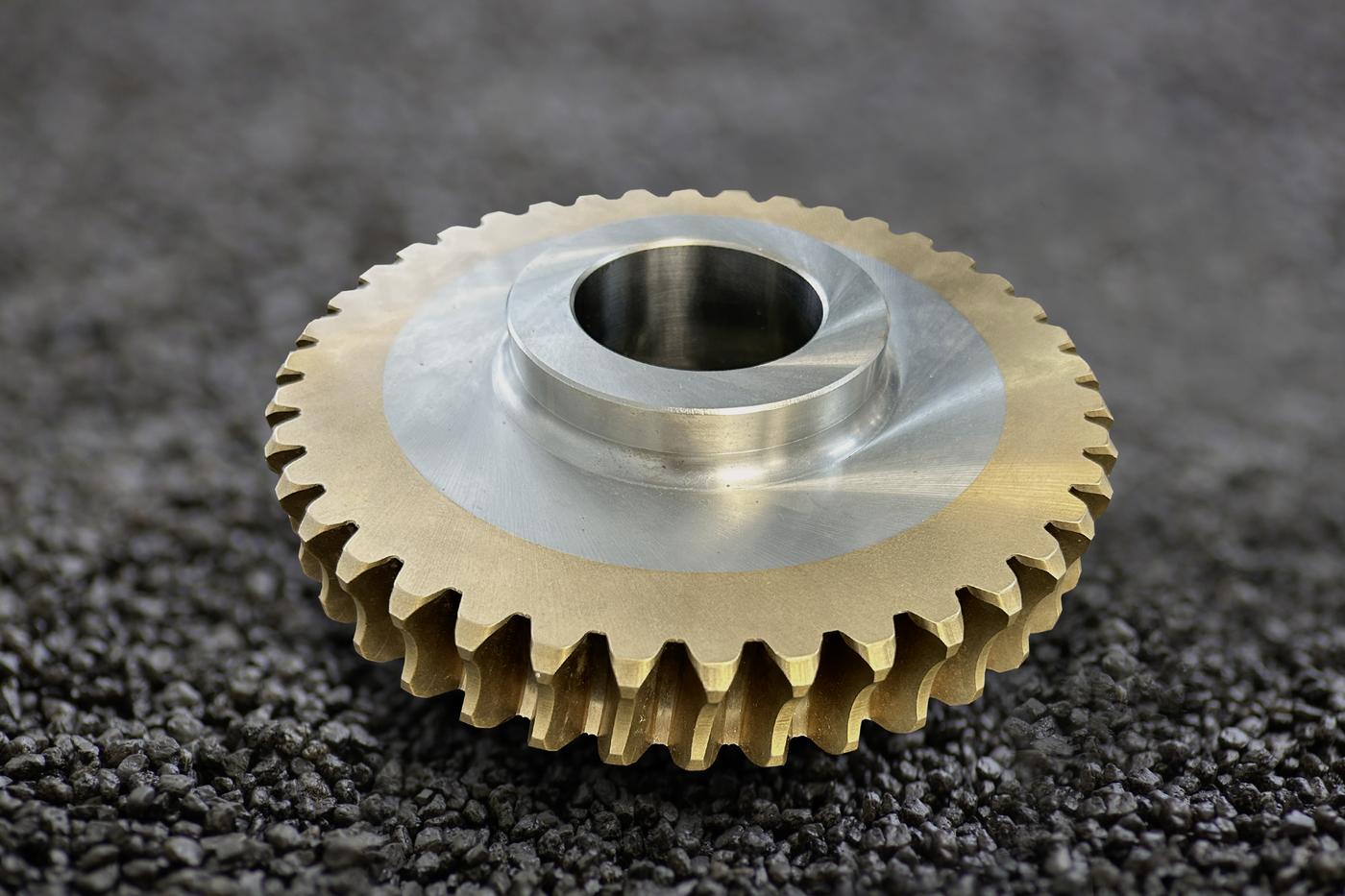

Auftragsfertigung und Lohnfertigung von Schneckenrädern und Schnecken(wellen)

Unser Unternehmen bietet Ihnen als Auftraggeber eine Komplettfertigung von Schneckenrädern mit einem Modul von 1,0 bis 14,0 an. Es sind Achsabstände von bis zu 450 mm möglich. Als Komplettfertiger sind wir in der Lage Durchmesser von 15 mm bis 630 mm zu verarbeiten. Die Schneckenräder können nach Zeichnung, 3D-Step-Datei oder nach Muster gefertigt werden. Damit das Abrollen von  Schneckenrädern geprüft werden kann, sind die Schnecken(wellen) notwendig.

Die Schneckenwelle wird durch Höner ebenfalls in Lohnfertigung bzw. Komplettfertigung mit einem zum Schneckenrad korrespondierenden Modul von 1,0 bis 14,0 angeboten. Der maximale Durchmesser der Schnecke beträgt 320 mm. Es können Steigungswinkel von bis zu 40° bei 0,25 – 315 mm Steigung gefertigt werden. Mögliche Fertigungsverfahren zur Erstellung einer Schnecke sind Fräsen, Wirbeln und Schleifen.

Mehr zu Schneckenräder

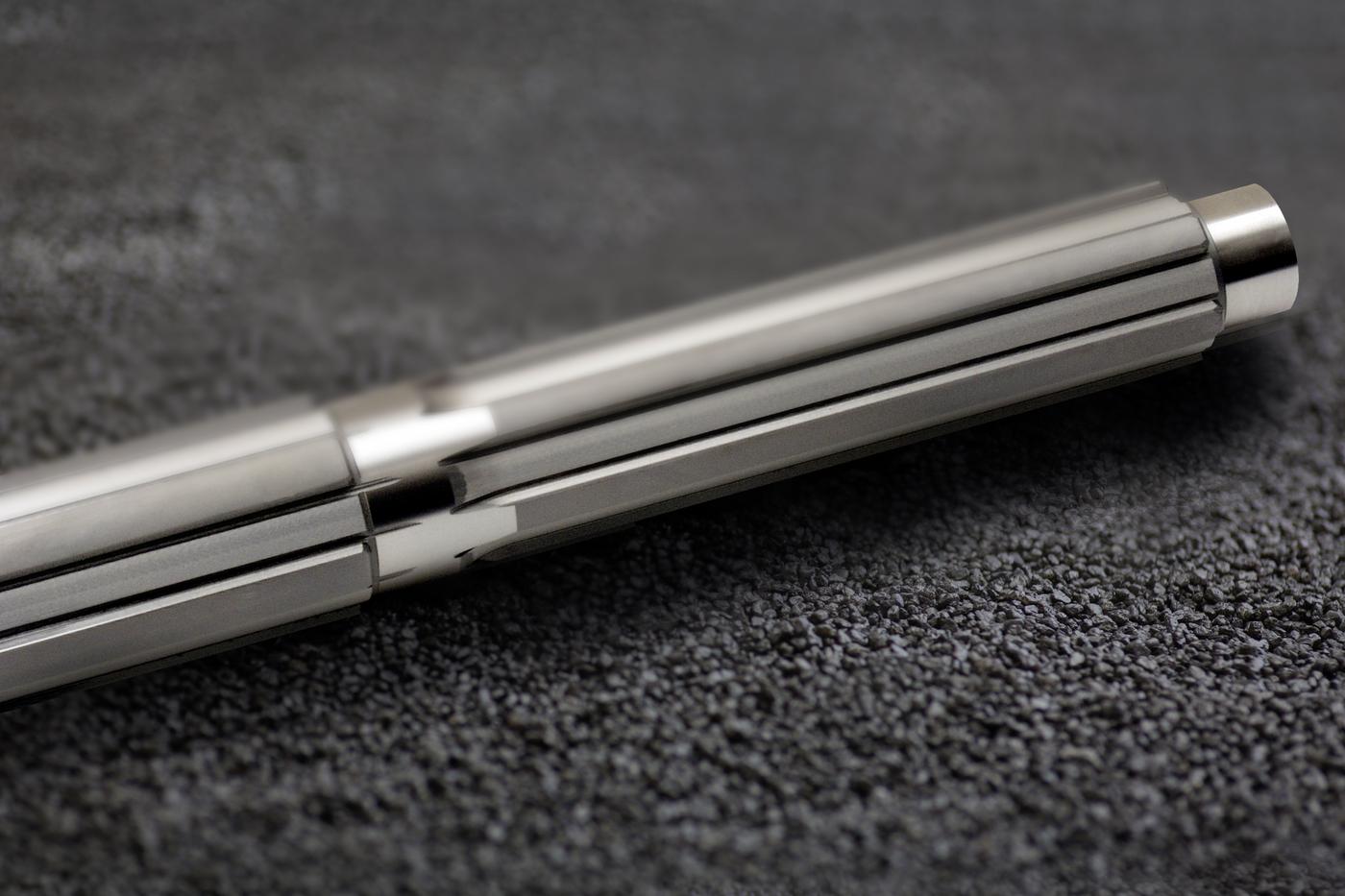

Auftragsfertigung und Lohnfertigung von Profilwellen und Keilwellen

Gerne fertigt Höner als Ihre verlängerte Werkbank in Lohnfertigung Keilwellen und Profilwellen an. Es können Verzahnungen nach der DIN 5463, ISO 14, DIN 5472, DIN 5480, DIN 5481, DIN 5482, DIN 9611 / ISO 500 komplett gefertigt werden. Die Profilwellen und Keilwellen können bis zu einer Länge von 3.000 mm gefräst und bis zu einer Länge von 750 mm geschliffen werden.

Mehr zu Profil- und Keilwellen

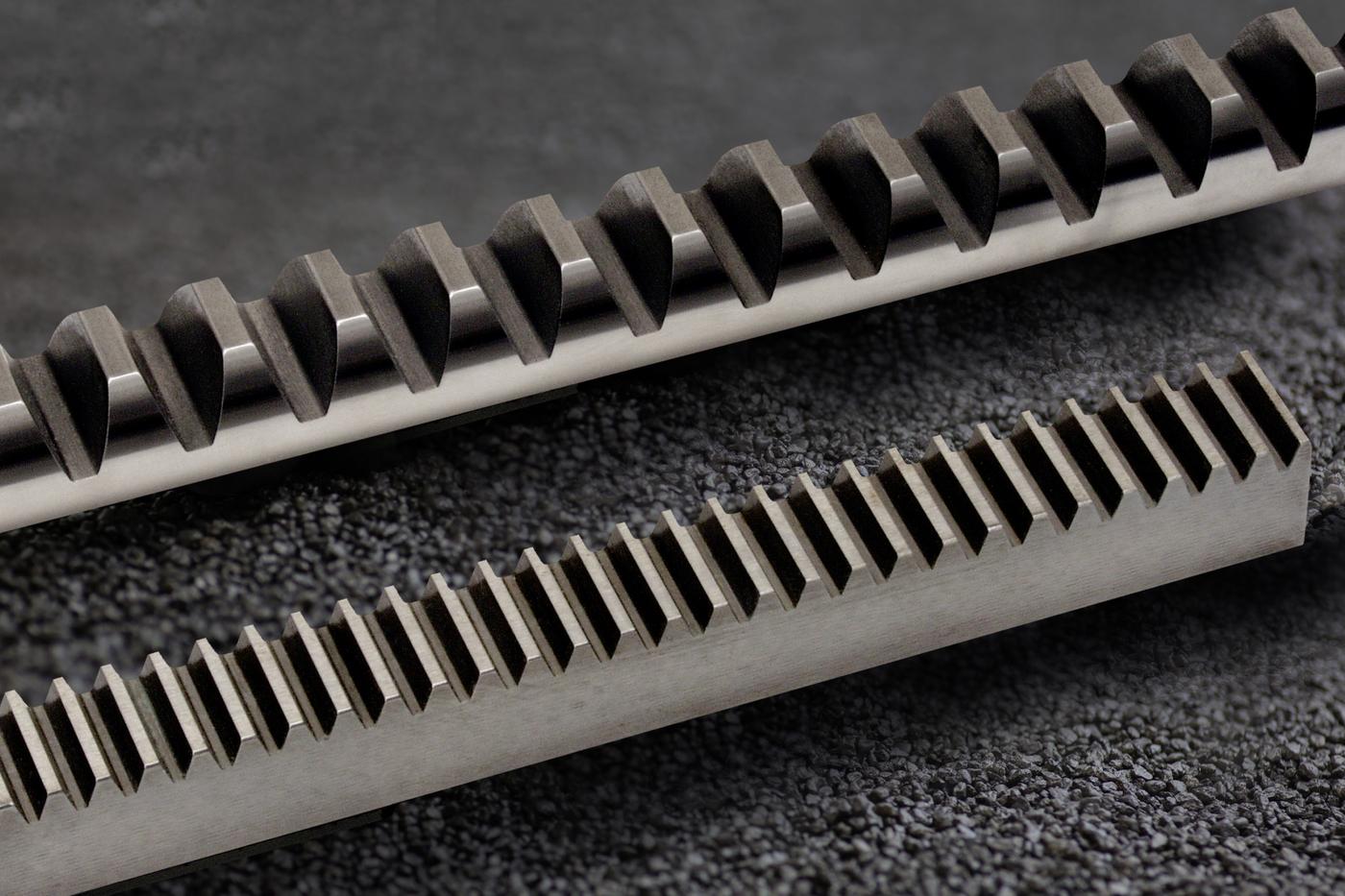

Auftragsfertigung und Lohnfertigung von Zahnstangen

In unserem Fertigungsprogramm sind unter den Verzahnungsteilen auch Zahnstangen aufzuführen. Diese können von Modul 0,5 bis 18,0 gefräst werden. Eine Teilung ist in 2, 5 und 10 mm möglich. Dabei bieten wir als Verzahner die Lohnfertigung von Zahnstangen in folgenden zwei Varianten an:

  • Transportzahnstangen mit einer beliebigen Länge und mit einem Schrägungswinkel von 0 – 30 °
  • Messzahnstangen mit einer Länge von maximal 2.000 mm und einer Teilungsgenauigkeit +/- 0,05 mm pro 500 mm Länge

Mehr zu Zahnstangen

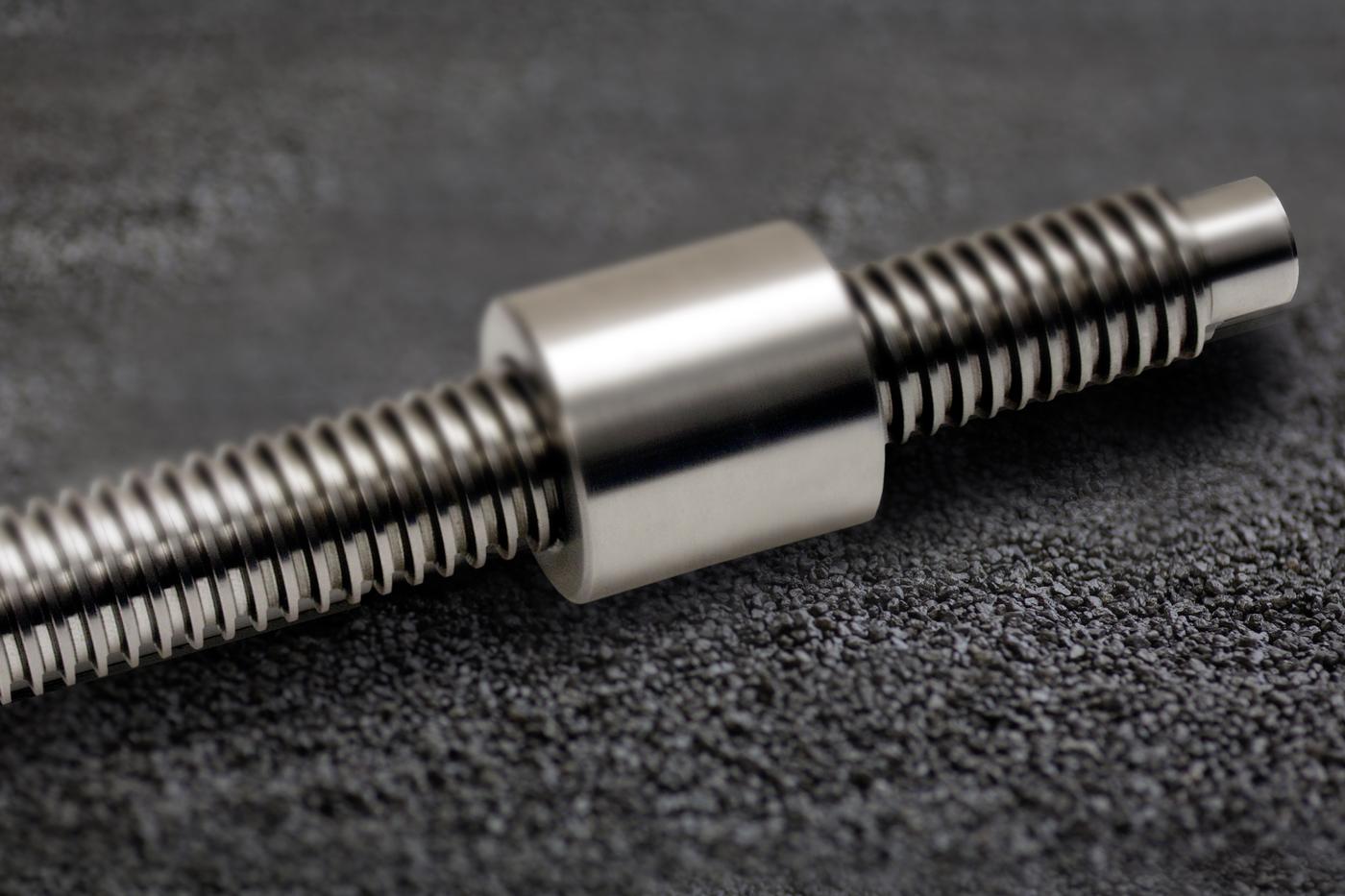

Auftragsfertigung und Lohnfertigung von Trapezgewinden und Spindeln

Als Auftragsfertiger produzieren wir nach Ihren Vorstellungen Spindeln mit einem Durchmesser von 30 – 100 mm. Dabei können wir durch Wirbeln, Drehen oder Fräsen Gewindelängen von bis zu 2.600 mm fertigen. Unterschiedliche Gewindetypen, wie Trapezgewinde, metrisches Gewinde, zylindrisches Gewinde, Whitworth-Gewinde oder kegeliges Gewinde sind für uns kein Problem. Das Schleifen dieser Gewinde ist bis zu einer maximalen Länge von 500 mm möglich. Dabei kann die Steigung des Gewindes sowohl links als auch rechts gewählt werden.

Mehr zu Trapezgewinde und Spindeln

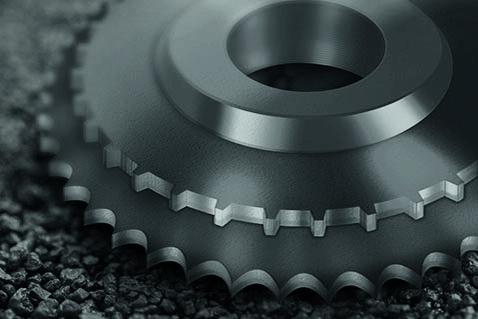

Auftragsfertigung und Lohnfertigung von Zahnriemenverzahnungen

Unsere Zahnradfertigung bietet auch im Rahmen der Lohnfertigung die Produktion von Zahnriemenverzahnungen bzw. Zahnriemenrädern an. Höner kann u.a. die Zahnteilungen T5, T10, AT10, XL -1/5“, L – 3/8“, H -1/2“ wälzfräsen.

Mehr zu Zahnriemenverzahnungen

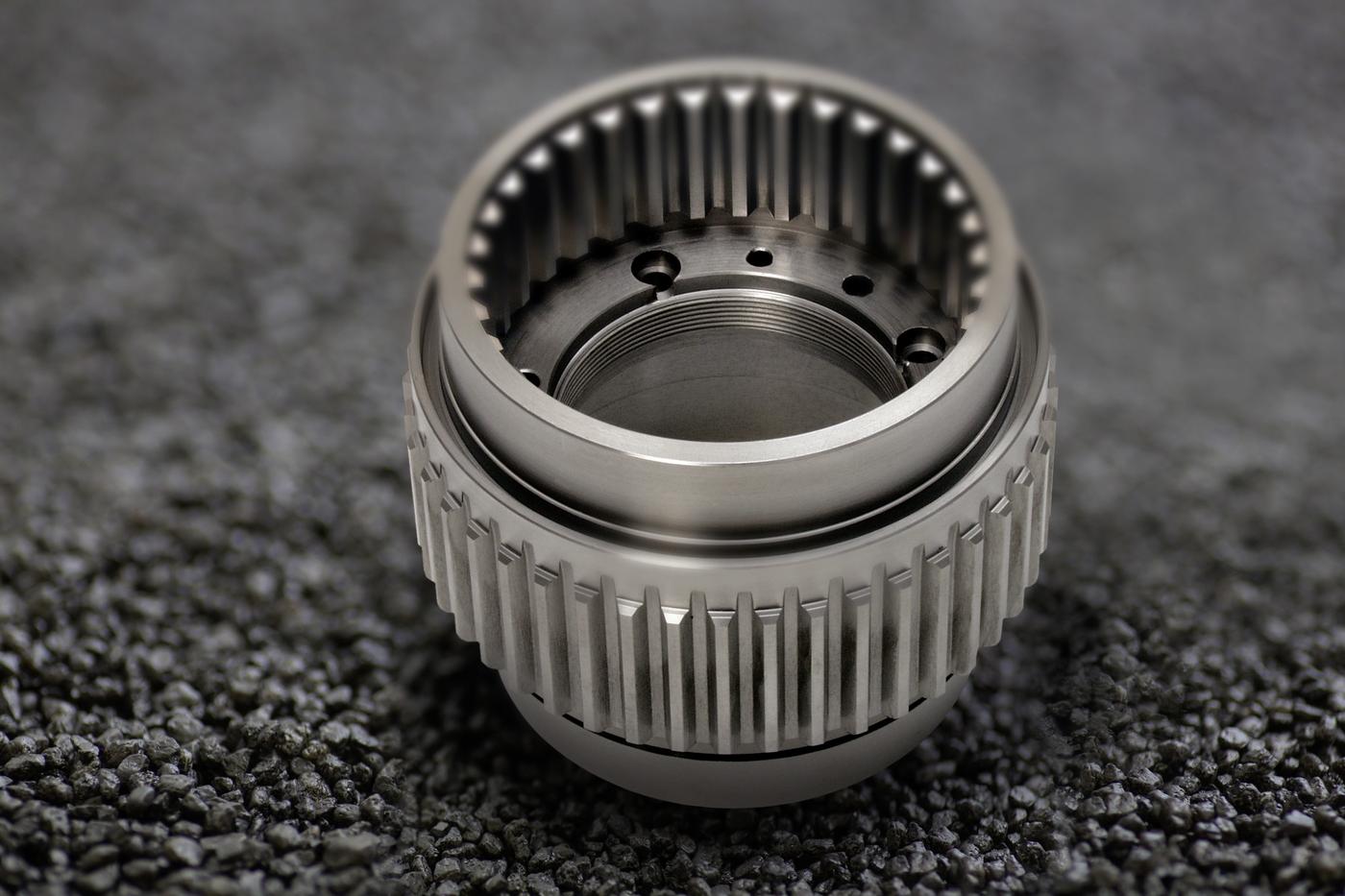

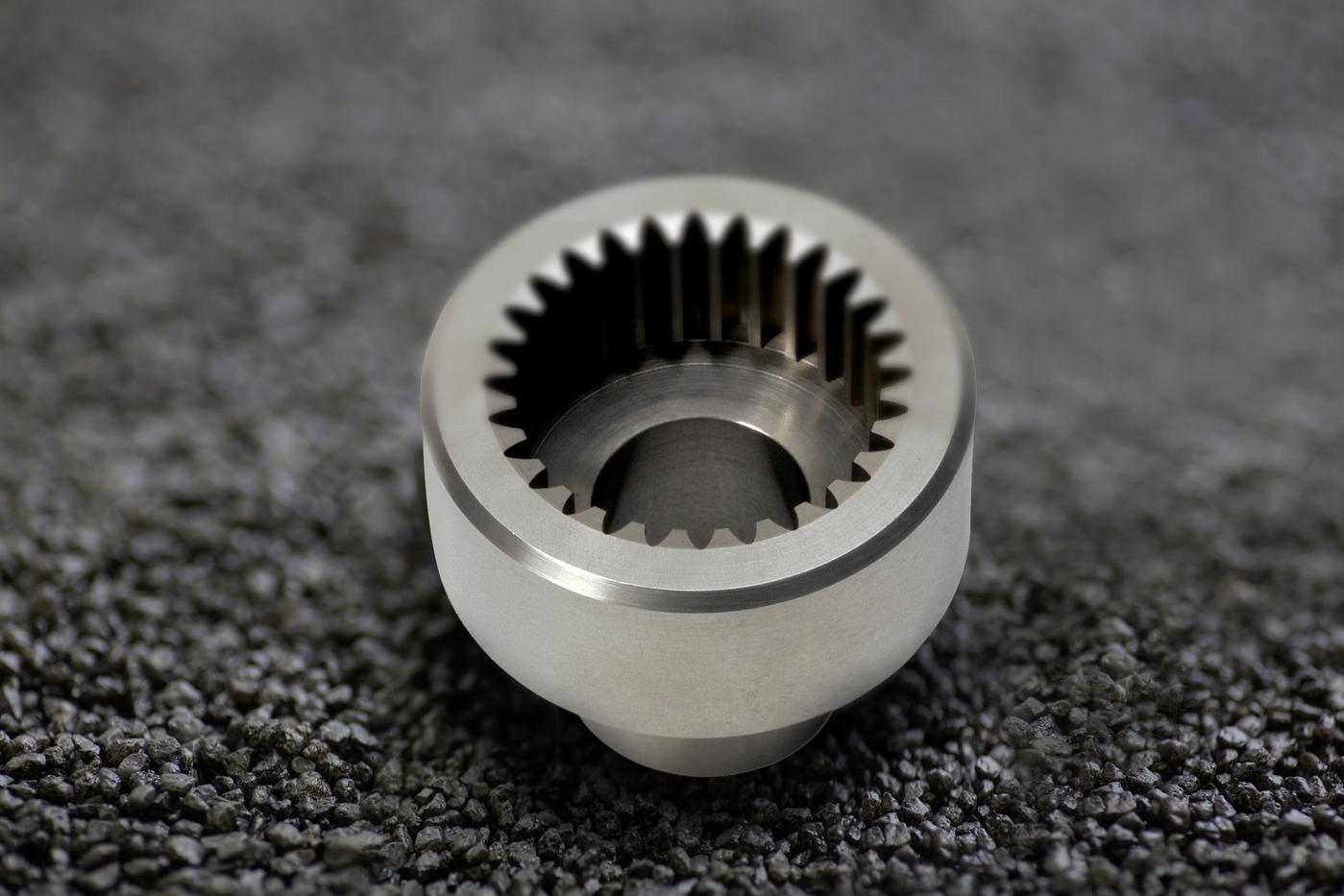

Innenverzahnungen

In Lohnfertigung bietet Ihnen Höner auch nur einzelne Teilleistungen, wie z.B. das Produzieren einer Innenverzahnung an. Innenverzahnungen können gemäß DIN 5463, ISO 14, DIN 5472, DIN 5480, DIN 5481, DIN 5482, DIN 9611, ISO 500 in Lohn gefertigt werden. Hierfür genügt es, wenn Sie uns Ihre vorgedrehten Rohlinge zur weiteren Bearbeitung bereitstellen. Eine Innenverzahnung kann je nach Verfügbarkeit und gewünschter Qualität geräumt, gestoßen oder wälzgestoßen werden. Uns zeichnet aus, dass wir gerade und schräge Innenverzahnungen abhängig vom gewählten Modul und Durchmesser schleifen können.

Mehr zu Innenverzahnungen

Dies ist ein kleiner Auszug aus dem Lohnfertigungs-/Auftragsfertigungsprogramm der Firma Heinrich Höner GmbH & Co. KG. Nehmen Sie gerne Kontakt zu uns auf, um Ihr individuelles Angebot zu erhalten. Wir freuen uns auf Ihre Anfrage.
